机械科普2-冲压工作与冲床和压力机种类

时间:2021-01-23     作者:山东万汇数控机床有限公司【原创】

冲床和压力机种类

(一)倾斜式冲床(Inclined Press)

下图所示为一开口倾斜式冲压机,机架前方为一凹口构造,而更换机座后方大螺栓的位置,

可使整个机架向后倾斜。至于机架倾斜的目的,则在于协助已冲切件或废料的输出或排除。此种机器适用于一般小件的打坯、弯曲、冲孔及类似的工作等。



(二)凹口机架冲床 Gap Press

 凹口机架冲床的机架外观颇似字母C(下图)。这种构造在模的左右兩侧没有遮挡,可以

有较大的工作面积。

(三)拱门式冲床(Arch Press)

拱门式冲床系依机架的形狀?�命名,其在靠近床面的部份较宽,可放置较大的金属板片,上方较窄,可避免曲柄太长。这种机器适用于用力小而面积大的工作,如剪切、弯曲与修剪等。



(四)突角式压力机(Horn Press)

突角式压力机的工作物放置处系位于机架上突出的粗重圆轴上,而非一般机器的床台;当然,此种机器也可以有一床台,只是这个床台是活动的,且可以和『突角』互换使用,以适应变化多端的工作需要,如折缝、制突缘盘、冲孔、铆合与压凸印等。



(五)直角架式冲床(Straight-Side Press)

直角架式冲床的兩侧机架为直线形,可承受较大的负荷,其可用不同的动力源与操作方式,小型者多为单曲柄或偏心轴,但对于大尺寸的工作物,则所使用的曲柄与偏心轴數将增加。

下图上为一大型直边封闭式双动作肘节压力机(Toggle Press),其压力是由四个位置加于滑动件上,可用于大面积的工作物,在一个行程内即可完成汽车顶盖的压制工作。

(六)关节接合式压力机 Knuckle Joint Press

关节接合式压力机主要是用于压花纹、尺寸矫正与厚板压凸印等工作,下图下为一容量为 600 吨的关节结合式压力机,其滑动件是由关节连结机构所带动,关节由上下兩个连杆所组成,上连杆的上端由销子固定在机器的机架上,下端与下连杆的上端肘销(Wrist Pin)相連,而下连杆的下端则用销子与滑动件相連。其中,肘销除了连结兩个连杆外,尚有一个水平装置的连杆,此连杆由一曲柄带动,作水平方向的运动。

(七)折弯机(Brake Press)

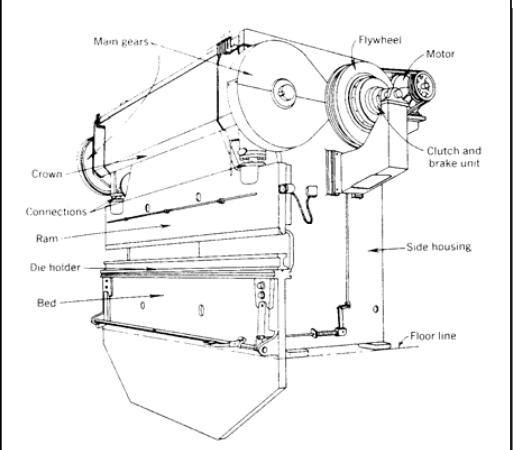

折弯机(Brake Press)主要是用于板片的压弯、造形、折缝、压凸印、剪片与薄片的冲孔等工作。下图为一利用打孔卡片控制的板片压机,可自动作造形、冲孔及钢片的切断。下图为利用兩个不寻常的压力机,将较厚的钢板制造成瓦斯输送管的情形。

(八)方剪床(Squaring Shears)

方剪床(Squaring Shears)主要作为钢板的剪截,有手动式与动力式兩种。操作时,先将工作物送至适当位置,使切断线恰在剪刀口之下,踩下脚踏板,使压力柱下降压住工作物,待压紧后,剪刀随之下降,自一侧进行至另一侧,使横跨板的宽度完全切断为止。



(九)转塔冲床(Turret Press)

此种机器特别适用于金属板片上有各种不同尺寸与形狀的孔的冲制。其具有一转塔(Turret),转塔上装有若干组冲头与冲模,可视需要由旋转塔上选用之。当冲头下降时,有样板引导以资对正。下图所示为一 30 吨的转塔冲床,由打孔纸带控制之。


(十)液压机(Hydraulic Press)

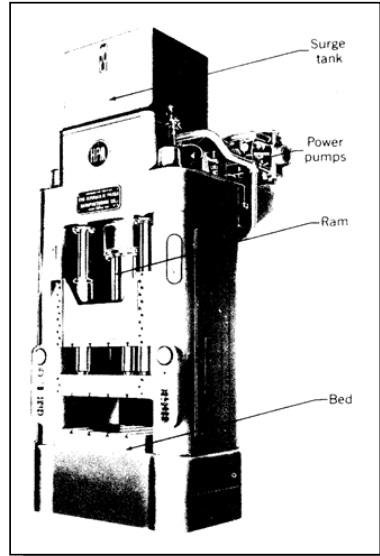

液压机(Hydraulic Press)较之机械式压机有较长的行程,且在全行程的任何位置上,皆可产生最大的压力吨位,由于其动作缓慢且均匀,特别适用于金属板片压凹的引伸工作,此外也特别适用于需要高压力的场合,如粉末冶金的压制、挤制、层板材料的压制、塑胶模制与压力锻造等,但不适用于厚金属板的冲孔与剪切。下图所示为一液压机,用于金属板片的压凹深引伸。

(十一)转移式压机(Transfer Press)

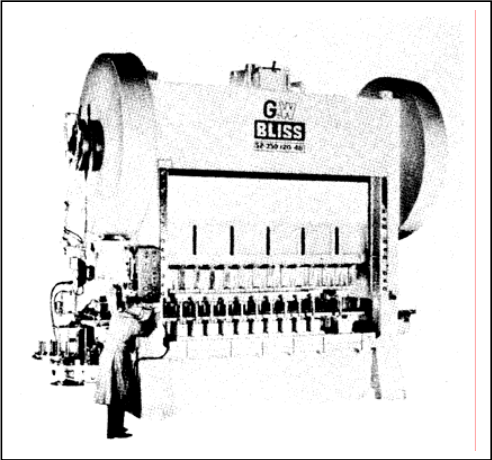

转移式压机(Transfer Press)为全自动式,可同时完成制品的各种連续操作。其材料可以是长条形或带形的板,经若干组辊子送入机器之内,也可以是已经剪切或冲制完成的小片坯料,经由竖立的管道?�供给。下图所示为一 250 吨,每小时可产制 1,600个起动机盖子的转移式压机。

(十二)四滑动块压机Fourside Press

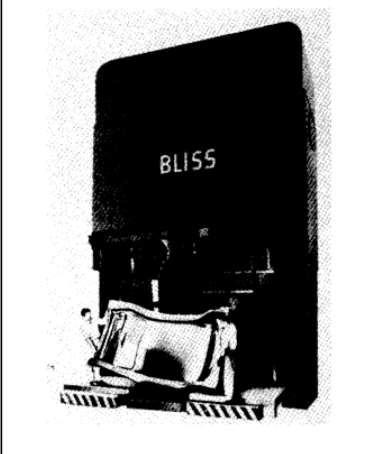

所谓四滑动块压机(Fourslide Press)是指构造上有四个可以装置冲头的滑动块,各以90°间隔的位置装置,并各自经由凸輪及其相连机构?�控制,依序作循环动作。这四个滑动块上可以装置不同的工具。下图上所示为利用此种机器作弹簧夹片子造形的情形。

文章来源:山东万汇数控机床有限公司(www.sdwhjc.com)
