数控技术科普 车床切削工具工作力的分析

时间:2021-01-26     作者:山东万汇数控机床有限公司【原创】

金属切削理论和切削工作力的分析

金属制品的制造过程,通常是由材料精炼,继之以初步的加工,如铸造或锻造等,使其成为合乎所要求的形状及尺寸。而金属切削虽然只是加工过程的一步,但是有关制品品质的优劣,以及该制品在操作上的经济利益,则有甚大的关系,因此,对于金属切削理论的了解,在整个机械制造过程上是有其绝对的必要性。

  金属切削理论系针对各种机器加工而言,包括车削(Turning)、铇切(Planing)、铣切(Milling)、钻孔(Drilling)及其他具有切削作用的机器加工等。至于所谓的『切削作用』,是指切除一部份的金属屑片,或称之为切屑(Chips),使工作件成为所规定的尺寸及形状。由于切削作用?�自切削工具,因此工具的优劣将关系到整个切削工作的成败。



切削工具可分成:

□单锋工具(Single-Point Tools):如车床上的切断车刀、平铇或牛头铇床用铇刀等。

□多锋工具(Multi-Point Cutting Tools):由两个或两个以上的单锋工具以适当的安排方式组合成一个工具,各种铣刀或拉刀(Broaching Tools)都是典型的多锋刀具。多锋刀具切削时,固然可能与进行方向形成各种角度,但为了便于分析起見,则仅以垂直方向?�处理,也就是說假设刀锋与其切削进行方向垂直。由于所讨論的构想,仅限于正交切削(如下图所示),因此,切削动作都只在纸面上进行,是一个两度空间的切削,其中,刀锋仅是一条直线,切屑均在纸面上流动,且各处所产生的速度都相同。



对于切削工作力的分析,则是假设切屑的形成与脱離,是由于材料受到最大剪应力而?�,因此,在分析上系以最简单的剪力理论?�处理。分析中假设工具为静止不动,而工作物在移动,如下图所示,其中,金属受剪力作用而流动,此流动的面称为剪力面,φ为剪力角,α为后倾角,工具下面与工作物间的夹角称为隙角(ClearanceAngle),至于刀具进行切削时,作用在切屑上的各力,如下图所示。

其中:

 Fs 为切屑形成时作用在剪力面上的剪力。

 Fn 为由工作物产生垂直于剪力面上的压力。

 N 为由工具面对切屑所产生的垂直压力。

 F 为切屑沿工具面上滑动,作用在切屑上的摩擦阻力。

 R 为 Fs 与 Fn 的合力。

 R' 为 F 与 N 的合力。

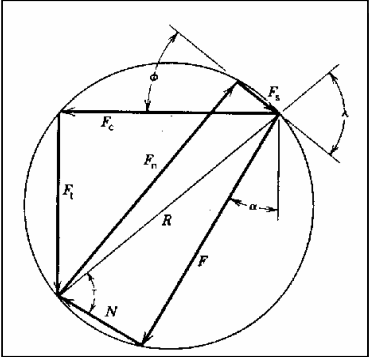

虽然切屑上也承受外?�的力矩,但相较于合力 R 与 R'则甚小,可忽略不计,另依据力学原理,合力 R 与 R'必须大小相等方向相反,且作用在同一条线上。至于剪力及剪力面与工具前进方向所夹的剪力角φ,与工具的后倾角α,及切屑与工具间的摩擦力有关,其中,工具的后倾角α,由工具本身的锐利情形、形状与装置位置等因素?�决定,而摩擦力则又受到工具表面的光平度、刀锋的尖锐度、冷却液的使用、切削速度及工具的形状等因素的影响。一般而言,厚度大的切屑,会产生较大的摩擦力,较小的剪力角。下图的合力 R 与 R'可以改绘成力线图(下),其中 R 可分成两个互相垂直的力 Fc 与 Ft,前者 Fc 为使工具前进的力,称为切削力,后者 Ft 与工具前进方向垂直,系保持工具不離开工作物的力,此两者皆可利用工具的测功计(Dynamometer)?砹�测。

利用上图所示的力线关系,可以求出切屑与工作物间的摩擦系数μ:

在通常的情况下,切屑的厚度皆较切削的深度为厚,也就是 tc>t。对于 t 对 tc 的比,则定义为切屑厚度比(Chip Thickness Ratio):



由此解出:

式中的比例值γ可由实际量测值计算,但因切屑卷曲,加上背面高低不平,所测得值可能欠缺正确,另一变通方法则为假设金属在切削前后密度不变,且切屑无横向与侧向流动,也就是說正交切削不产生垂直于图面的流动,于是,在体积不变的假设下:

其中:

 Lc 为切屑长度。

 L 为相当于 Lc 在未切削前在工作物上的长度。

因此,

至于工具与切屑间的速度关系则可由下图表示:



其中:

 Vc 为工作物与工具间的相对速度。

 Vf 为切屑在工具面上的相对速度。

 Vs 为剪力面上切屑对工作物母料的相对速度。

于是,切屑在工具表面上的滑动速度为:

而切屑在剪力面上的速度为:

至于前面所提到的可利用测功计(Dynamometer)?砹�测工具上的各种切削力,到底怎么做呢?

测功计是利用弹性定律,用机械或电子的方式所构成,由一个转能器(Transducer)与装置转能器的基础或平台所组合,使用时,将工具或工作件装置在平台上,如下图所示之将工作物装置在平台上,以量测钻头进给所产生的力与力矩。

另外,在切削操作中,二个重要的數据中一为功率(Power),功率的计算方法包括:在马达电路上直接装上瓦特计(Wattmeter),以测功器所测得的切削力 Fc 乘上切削速度 Vc;由于后者所得的功率仅存在机器转轴之上,故又称为转轴功率(Spindle Power),以 HPs 表示:

然而由于机械损失的原故,马达的实际输出马力应为:

HPm=HPs÷机械效率

另一则为金属切除率:

其中:

 t  为切削深度

 fr 为进给速率
