车床的结构是怎样的?车床的概念

时间:2021-02-20     作者:山东万汇数控机床有限公司【原创】

车床是一种机床,主要用于使金属(有时是木材或其他材料)制品成形,方法是在将刀头推入工件中引起切削作用的同时,使工件由车床保持并旋转。


车床的概念

设计用于切削圆柱形金属坯料的基本车床已得到进一步开发,可生产螺纹,锥形工件,钻孔和曲轴。典型的车床提供多种转速,以及手动和自动将切削刀具移入工件的方式。机械师必须完全熟悉车床及其操作,以完成所需零件的维修和制造。车床种类分为普通车床,数控车床,立式车床等很多种类。

车床是主要使用车削工具使旋转的工件旋转的机床。钻,铰刀,丝锥,冲模工具也可以在车床上用于相应的加工。

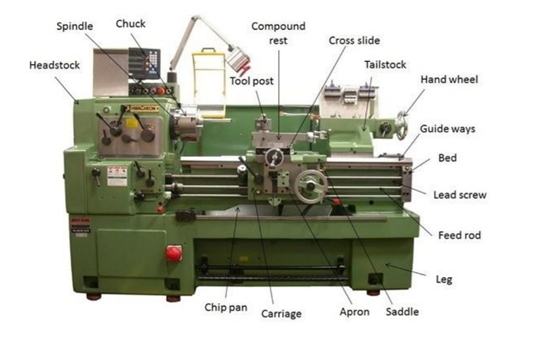

车床零件

主要组件是:主轴箱组件,工具架,尾架,导螺杆,进给杆,底座,支腿和冷却装置。

  1. 主轴箱总成

也称为主轴箱,其主要任务是使来自主电动机的旋转运动通过一系列变速机构传递,以使主轴可以获得所需的正向和反向旋转速度,同时主轴箱分离零件。动力将机芯传送到送纸箱。主轴箱中的主轴是车床的关键部分。主轴在轴承上运行的稳定性直接影响工件的加工质量。一旦主轴的旋转精度降低,机床的使用价值就会降低。

  1. 导螺杆和进给杆

用于将进给箱与滑行箱连接起来,并将进给箱的运动和动力传递给滑行箱,使滑行箱可以获得纵向的线性运动。螺钉是专门为旋转各种螺纹而设置的。车削工件的其他表面时,仅使用光面螺钉而不是螺钉。学生应根据滑盒的内容来区分轻螺丝和导螺杆之间的区别。

  1. 滑盖盒

它是车床进给运动的控制箱。它配备了将光杆和丝杠的旋转运动转换为刀架的线性运动的机构。刀架的纵向和横向进给运动通过光条的传输来实现。并且快速移动,刀架由导螺杆驱动以进行纵向线性移动,从而转动螺纹。

  1. 工具托架

滑板分为两层(中型和小型滑板),床座和工具架。用于安装车刀并驱动车刀纵向,水平或对角线移动。

  1. 尾座

安装在床导轨上,并沿该导轨纵向移动以调整其工作位置。尾座主要用于安装后中心,以支撑更长的工件。也可以安装钻头和铰刀进行孔加工。

  1. 床身

它是车床的大型基础部件,具有高精度的导轨(山形导轨和平坦的导轨)。它用于支撑和连接车床的各个部分,并确保每个部分在工作时具有正确的相对位置。

  1. 冷却装置

冷却装置主要使用冷却水泵对水箱中的切削液加压,并将其喷洒到切削部位,以降低切削温度,冲走切屑,润滑表面,以提高刀具和刀具的使用寿命。工件的表面处理质量。
